第二章 第三節 三原組織與變化組織
在織物組織中最簡單的是三原組織，又稱基本組織。以三原組織為基礎加以變化或聯合使用幾種組織，可以得到各種各樣的組織結構。
一、三原組織
原組織包括：平紋、斜紋和緞紋三種組織。因而稱這三種組織為三原組織，它是各種織物組織的基礎。

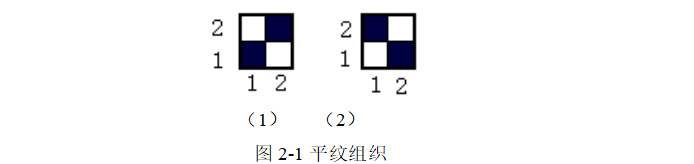

1.平紋組織：由經緯線單一相隔地一上一下相互交織成的，經緯線循環數為２，飛數為１，有單起平紋如圖2-1（1）和雙起平紋之分如圖2-1（2）。
一般畫組織圖時，均以左下角第一根經紗和第一根緯紗相交的方格作為起始點。
平紋組織可用分式來表示，其中分子表示經組織點，分母表示緯組織點。習慣稱平紋組織為一上一下。
平紋組織的經緯紗每間隔一根紗線就進行一次交織，因此紗線在織物中的交織最頻繁，屈曲最多，能使織物挺括、堅牢，因此在織物中應用最為廣泛。

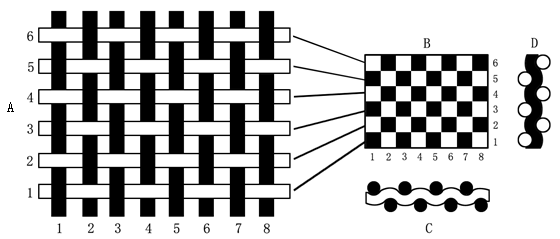

平紋組織的幾種表示方法如圖2-2:(結構圖(A)組織圖(B)橫向截面示意圖(C)縱向截面示意圖(D),圖中黑色為經組織點,白色為緯組織點,織物組織規律常用組織圖來表示。
圖2-2

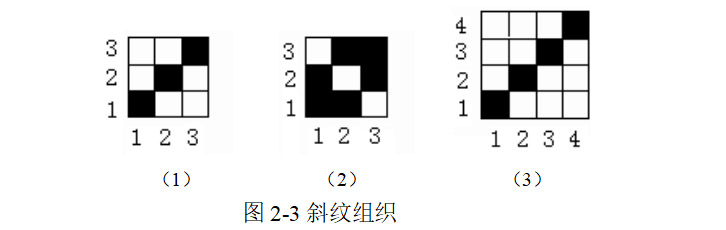

2. 斜紋組織：經緯組織點連續而成斜向的紋路。經緯循環數≥３，飛數＝±1。如圖2-3所示：圖2-3（1）讀為1上2下右斜，寫為；圖2-3（2）讀為2上1下左斜，寫為；圖2-3（3）讀為1上3下右斜,寫為。
斜紋組織一般以分式表示。分子表示在組織循環中每根紗線上的經組織點數，分母表示在組織循環中每根紗線上的緯組織點數，分子分母之和等于組織循環紗線數。在原組織的斜紋分式中，分子或分母必有一個等于1。經面斜紋分母等于1、緯面斜紋分子等于1。
其斜紋方向指向右上方，故稱為右斜紋，在表示斜紋組織分式的右側畫一個向右上方的箭頭表示斜紋方向。斜紋方向指向左上方，稱為左斜紋，在表示斜紋組織分式的右側畫一個向左上方的箭頭表示斜紋方向。飛數是正號為右斜紋，飛數負號為左斜紋。
斜紋組織的特點在于在組織圖上有經組織點或緯組織點構成的斜線，斜紋組織的織物 表面上有經（或緯）浮長線構成的斜向織紋,斜紋織物表面的織紋是否清晰，不僅受到紗線線密度和織物密度的影響，還與紗線捻向有密切的關系?？椢镆话阋笮奔y線紋路清晰，所以必須根據紗線的捻向合理地選擇斜紋線的方向。對于經面斜紋來說，當經紗為S捻時，織物應為右斜紋，反之為左斜紋。對于緯面斜紋來說，當緯紗為S捻時，織物應為左斜紋，反之為右斜紋。
在紗線線密度和織物密度相同的情況下，斜紋織物的堅牢度不如平紋織物，但手感相對較柔軟。斜紋組織的密度比平紋織物大。
斜紋織物表面的斜紋線傾斜角度隨著經緯密度的比值而變化，當經緯紗線密度相等時，提高經紗密度，則斜紋線傾斜角度變大。

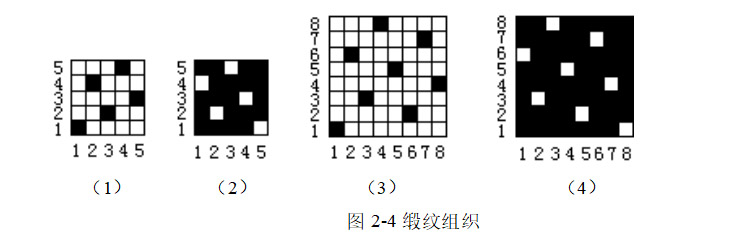

3．緞紋組織：經線或緯線在織物中形成一些單獨而互不連續的經組織點或緯組織點，這些單個組織點分布均勻，且為兩旁另一組紗線浮長所遮蓋，織物表面有光澤，手感柔軟。緞紋組織的經緯循環數≥５（６除外）。（枚數－１）＞飛數＞１（注：飛數與枚數不能有公約數）。如圖2-4所示：（1）讀為5枚2飛緯緞，寫為5/2緯緞（2）讀為5枚2飛經緞，寫為5/2經緞（3）讀為8枚5飛緯緞，寫為8/5緯緞（4）讀為8枚5飛經緞寫為8/5經緞,。
緞紋組織也可用分式表示，分子表示組織循環紗線數(枚數)，分母表示飛數。飛數有按經向計算的和緯向計算的兩種，經向飛數多數用于經面緞紋，緯向飛數多數用于緯面緞紋。 圖2-4飛數均按緯向計算。
在紗線線密度和織物密度相同的情況下,設計緞紋組織時織物密度可比平紋織物、斜紋織物密度大,緞紋組織循環越大，浮線越長，織物越柔軟、平滑和光亮，但其堅牢度則越低。
緞紋組織雖然不像斜紋組織那樣有明顯的斜向，但織物表面存在一個主斜向，并隨飛數的變化而變化。當飛數＞枚數/2時，緞紋組織的主斜向為右斜；當飛數＜枚數/2時，緞紋組織的主斜向為左斜。
4． 三原組織的特點
(1)在一個組織循環內，每一根經（緯）線與緯（經）線只有一個交織點。
(2)經線循環數＝緯線循環數。
(3)飛數是常數。
二、變化組織
變化組織：又稱小花紋組織，是由上面三種基本組織變化，聯合而形成的。如山形斜紋布、急斜紋。以原組織為基礎，變更其循環、浮長、飛數等諸因素中的一個或幾個而產生的各種組織。它們?nèi)员Ａ糁M織的一些基本特征，但經過變化后已形成一種新的組織，有小花紋效應出現，不再像原組織那么素潔、簡單。
1、平紋變化組織

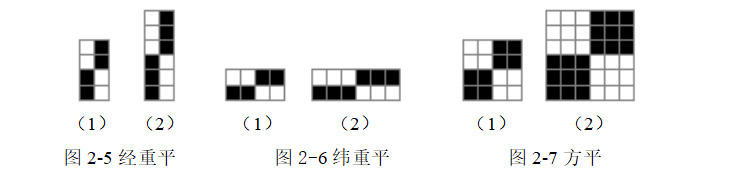

(1)經重平：以平紋組織為基礎，沿經線方向延長組織點形成的組織。如圖 2-5所示：
圖2-5（1）為2上2下經重平，圖2-5（2）為3上3下經重平。
緯重平：以平紋組織為基礎，沿緯線方向延長組織點形成的組織。如圖2-6所示：
圖2-6（1）為2上2下緯重平，圖2-6（2）為3上3下緯重平。
(3)方平：以平紋組織為基礎，沿經緯兩個方向同時延長組織點形成的組織。如圖2-7所示：圖2-7（1）為2上2下方平，圖2-7（2）為 3上3下方平。
2、斜紋變化組織

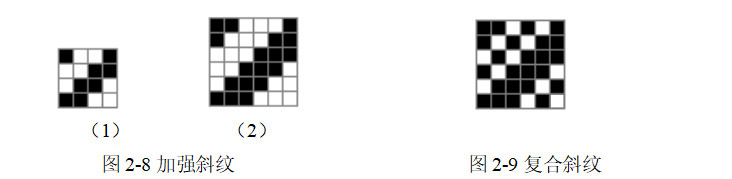

(1)加強斜紋：在斜紋原組織的基礎上，沿經或緯方向延長組織點的組織（組織循環數不變，只改變浮長）。如圖3-8所示：圖2-8（1）為2上2下 4枚斜紋，圖2-8（2）為3上3下 6枚斜紋。
(2)復合斜紋：聯合簡單斜紋或加強斜紋而成的組織。在一個完全循環組織內具有兩條或兩條以上不同寬度的斜紋線。如圖2-9所示為3上1下1上1下6枚復合斜紋。

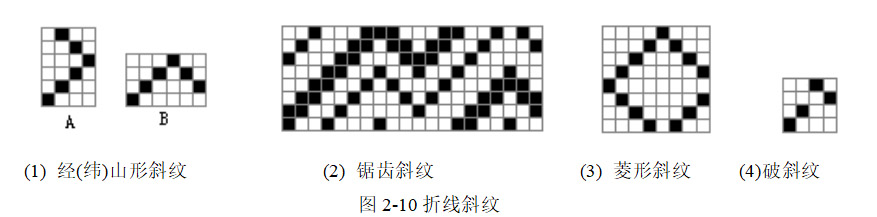

(3)折線斜紋：如圖2-10所示,2-10(1)為經(緯)山形斜紋圖、圖2-10(2)為鋸齒斜紋、2-10(3)為菱形斜紋圖、2-10(4)為破斜紋。

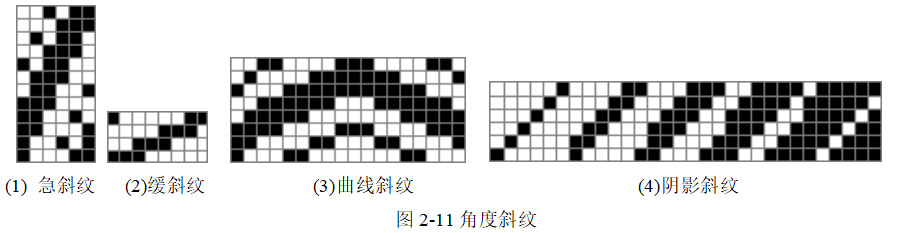

(4)角度斜紋:如圖2-11所示,圖2-11(1)為急斜紋、圖2-11(2)為緩斜紋、圖2-11(3)為曲線斜紋、圖2-11(4)為陰影斜紋。
3、緞紋變化組織
(1)加強緞紋：在緞紋組織的單個組織點旁，沿縱向橫向或?qū)蔷€方向，增加一個或數個組織點而形成的組織。

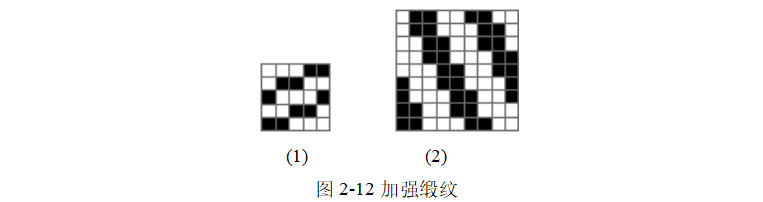

例：圖2-12（1）為5枚2飛加強緞紋（緯加強2），圖2-12（2）為 9枚4飛加強緞紋（經加強4）。

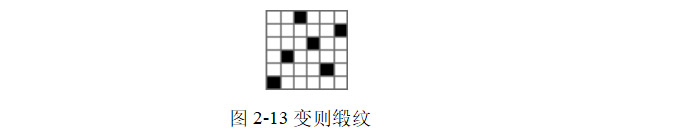

(2)變則緞紋：在一個完全循環組織內，緞紋的飛數有二種或二種以上不同數值的組織。例：圖2-13為6枚變則緞紋（飛數選4、3、2、2、3）。

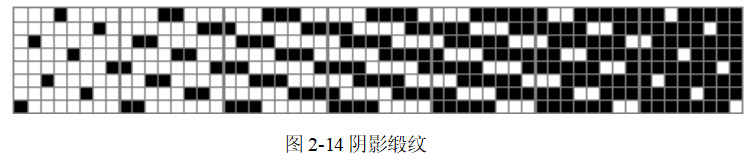

(3）陰影緞紋：由經（緯）面緞紋逐漸過渡為緯（經）面緞紋的一種緞紋變化組織。圖2-14為8枚5飛陰影緞紋。
三、聯合組織

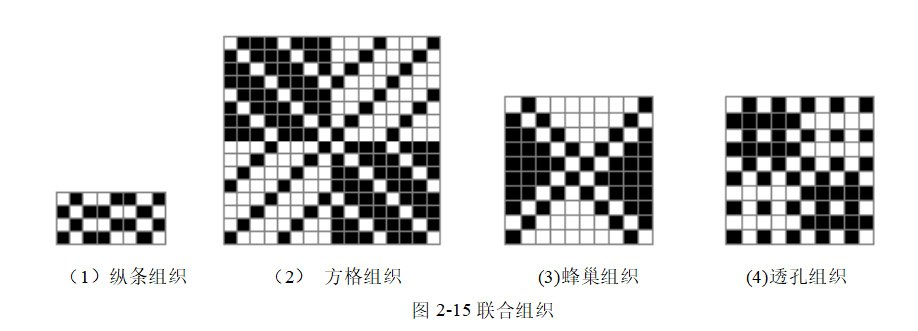

由兩種及兩種以上的原組織或變化組織，用各種不同的方法聯合而成組織。在織物表面呈條格、菱形或小花紋等外觀效果。舉例如圖2-15:圖2-15（1)為縱條組織、圖2-15（2)為方格組織、圖2-15(3)為蜂巢組織、圖2-15（4)為透孔組織。
----------------------------------------------
