第二章 第四節 重經、重緯組織
一、重緯組織
大部分商標、領帶、裝飾布等織物的組織都采用重緯組織，以增加織物表面的色彩與層次。
⒈ 重緯組織：由一組經線與兩組緯線或兩組以上緯線交織而成的緯線重疊組織。
重緯組織構成的原理：
(1)里緯緯浮點的前后兩根表緯均是緯浮點。
(2)在一個完全組織內，表緯的緯浮長必須大于里緯的緯浮長。
(3)表里組織的完全經緯循環數必須相等或成整數倍關系。
⒉ 重緯組織的完全經線數
(1)當兩基礎組織經線數相等則完全經線等于基礎組織經線數。
(2)當兩基礎組織經線數不相等時，則完全經線數等于兩基礎組織經線循環數的最小公倍數。
⒊ 重緯組織的完全緯線數
當表里基礎組織緯線數相等時，則完全組織緯線數等于基礎組織緯線數乘以緯重?cái)?shù)。
當表里基礎組織緯線數不等時，則完全組織緯線數等于表里組織的最小公倍數×緯重?cái)?shù)。

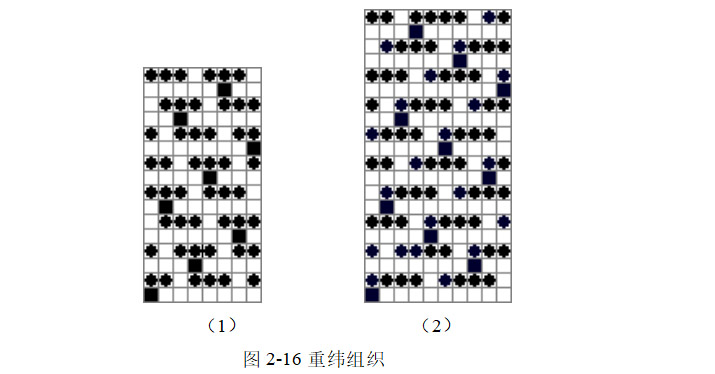

例：圖2-16（1）：表組織為8枚3飛緯緞，里組織為經斜，則最小公倍數為8，其組織的完全緯線數為：8×2＝16 。
圖2-16（2）： 表組織為10枚7飛緯緞，里組織為5枚2飛經緞，則最小公倍數為10，其組織的完全緯線數為：10×2＝20 。
４．重緯組織作圖步驟：
(1) 確定表里基礎組織。
(2)確定重緯組織的完全經線數和完全緯線數。
(3)根據重緯組織構成的原理，分別用不同色彩或不同符號繪制。
二、重經組織
1．重經組織：由二組或二組以上的經線與一組緯線交織而成經線重疊組織。
重經組織構成原理：
(1)里經經浮點的兩旁或一旁，一定要有表經經浮點，且要避免里組織上的單個經浮點與表 組織上的單個緯浮點并列在一起，否則表里經不能重疊。
(2)在一個組織循環內，表經的浮長必須大于里經的浮長。
(3）表里組織的完全經緯線數必須相等，或成整數倍關系。
2．重經組織的排列比
經二重組織一般采用表經：里經＝1：1（或2：1），表經≧里經是為了更好地遮蓋里經。
3．重經組織的完全緯線數
(1)當兩基礎組織的緯線數相等時，則完全組織的緯線數等于基礎組織的緯線數。
(2)當兩基礎組織的緯線數不等時，則完全組織的緯線數等于兩基礎組織緯線循環數的最小公倍數。
4．重經組織的完全經線數

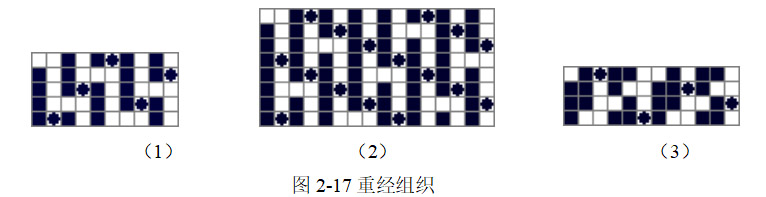

(1)當兩基礎組織的經線數相等時，則完全組織的經線數等于基礎組織經線數乘以表里經排列比之和。例：圖2-17(1) 雙面緞紋，表組織為經5枚，里組織為緯5枚，排列比為1：1，其完全組織經線數＝5×（1＋1）＝10
(2)當兩基礎組織不相等，且表里經排列1：1時，完全組織的經線數等于兩基礎組織經線循環數的最小公倍數乘以表里經排列比之和。例：如圖2-17(2)所示，表組織為經8枚，里組織為緯4枚，其完全緯線循環數為8，完全經線循 環數8×2＝16
(3)當兩基礎組織不等，表里經排列比為m：n時，其完全經線循環數Rj的計算公式為：
Rj=[（Rm與m的最小公倍數）/m與(Rn與n的最小公倍數)/ n的最小公倍數] ×（m+n）
例：如圖2-17(3)所示，表組織4枚斜紋，里組織4枚破斜，表里經排列比2：1，則有：
Rj=[（4與2的最小公倍數／2）與(4與1的最小公倍數／1)的最小公倍數]×(2+1)
=(4/2與4/1的最小公倍數)×3＝4×3＝12
